一.设计用途（SHHZCT-1000电力试验设备“伏安特性变比极性测试仪”使用指南）
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.主要特征（SHHZCT-1000电力试验设备“伏安特性变比极性测试仪”使用指南）
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目，一次测试同时完成励磁、变比极性试验。
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
四．测试仪主要测试功能：（见表1）（SHHZCT-1000电力试验设备“伏安特性变比极性测试仪”使用指南）
CT（保护类、计量类） | PT |
• 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出5%和10%的误差曲线 | • 变比测量 |
• 变比测量 | • 极性判断 |
• 比差测量 | • 比差测量 |
• 相位（角差）测量 | • 相位（角差）测量 |
• 极性判断 | • 交流耐压测试 |
• 一次通流测试 | • 二次负荷测试 |
• 交流耐压测试 | • 二次绕组测试 |
• 二次负荷测试 | |
•二次绕组测试 | |
•综合测试，一次测试同时完成励磁、变比极性 |
表1
五. 测试仪主要技术参数： （见表2）（SHHZCT-1000电力试验设备“伏安特性变比极性测试仪”使用指南）
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～2500V 5KVA 极大设置值20A | |
大电流输出 | 0～600A | |
励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次绕组 电阻测量 | 范围 | 0.1～300Ω |
精度 | ≤1.0%（0.4%*读数+0.6%*量程） | |
二次实际 负荷测量 | 范围 | 5～500VA |
精度 | ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA | |
相位测量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
PT 变比测量 | 范围 | ≤500KV |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg | |
表2
5.1．工作条件要求
输入电压 220Vac±10%、额定频率 50Hz；
测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
参数对应的环境温度是23℃±5℃；
保证值在出厂校验后一年内有效。
六. 产品硬件结构（SHHZCT-1000电力试验设备“伏安特性变比极性测试仪”使用指南）

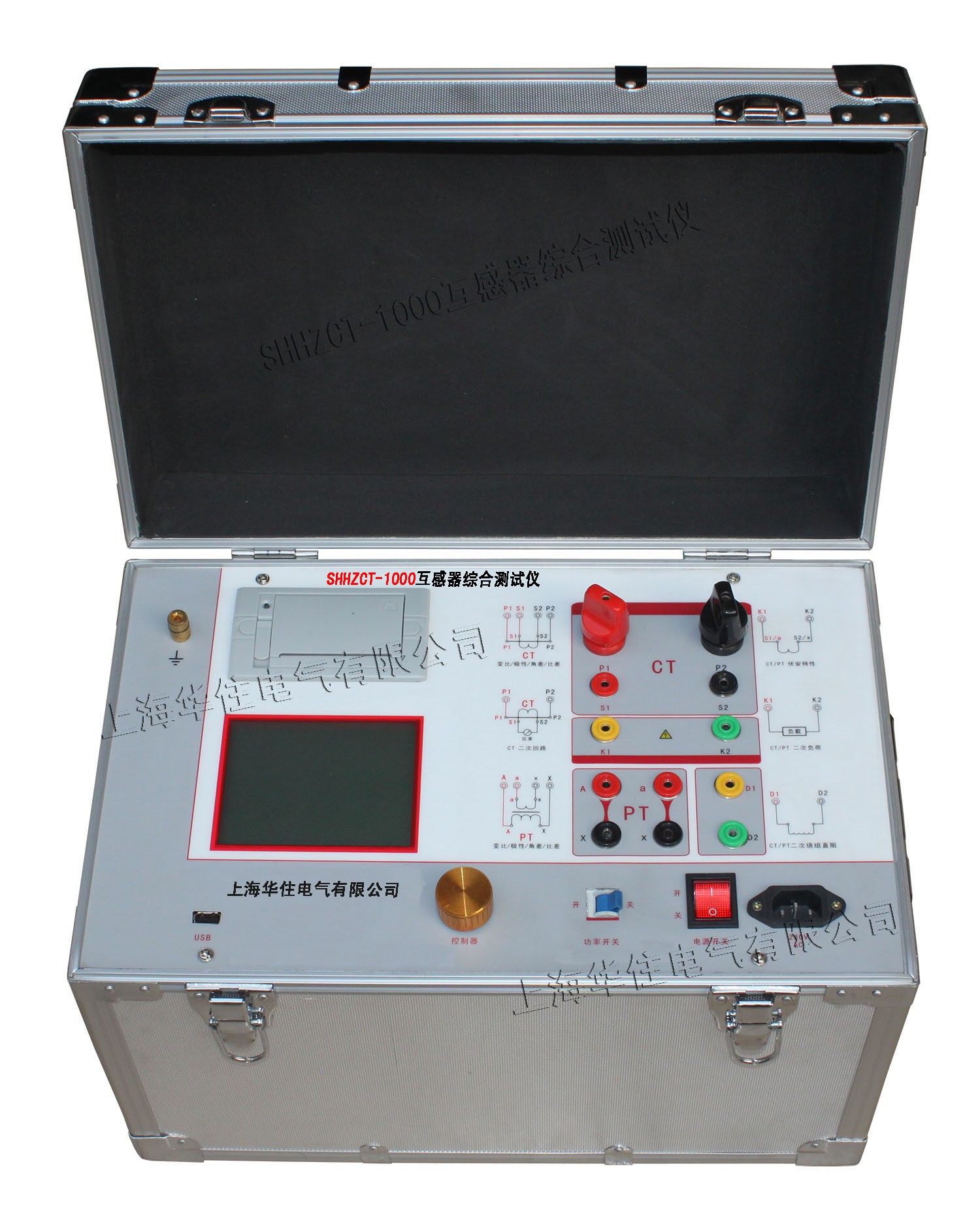

1．面板结构: （图1）
2．面板注释：
1 —— 设备接地端子
2 ——U盘转存口
3 ——打印机
4 ——液晶显示器
5 ——控制器
6 ——过流保护（功率）开关
7 ——P1、P2：CT变比/极性试验时，大电流输出端口
8 ——S1、S2：CT变比/极性试验时，二次侧接入端口
9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口
CT电压法测试二次接入端口
PT变比/极性时，一次侧接入端口
10 ——a、x ：PT变比/极性时，二次侧接入端口
11 ——CT电压法测试一次接入端口
12 ——直阻测试端口
13 ——主机电源开关
14 ——主机电源插座
针对长江分割江苏南北、造成能源供需“逆向分布”的局面，国网江苏电力通过一系列创新工程突破跨江输电瓶颈。苏通GIL综合管廊创新采用“特高压GIL＋江底隧道”技术，凤城—梅里500千伏长江大跨越工程以云端铁塔跨越长江。同时，扬州—镇江±200千伏直流输电工程进行存量改造，一期已稳定运行，二期建成后输电能力将大幅提升。从江底到空中，江苏电网打造立体输电网络，兼顾生态保护、经济效益与能源安全。同时，国网江苏电力以技术创新为核心驱动力。统一潮流控制器（UPFC）技术实现了电流从“无序自由”到“精准调控”的转变，南京220千伏西环网UPFC和苏州南部电网500千伏UPFC工程成效显著，为构建新型能源体系贡献力量。
国网江苏省电力有限公司在新型电力系统建设中，通过建强主干网、搭建立体输电网络和构建智能电网，不仅保障了全省的能源安全和稳定供应，更为能源结构转型和绿色发展注入了强大动力。相信在未来，国网江苏电力将继续发挥带领作用，为我国能源事业的高质量发展贡献更多智慧和力量。
本公司是专业生产“伏安特性变比极性测试仪”高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海华住电气转载其他网站内容，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。）
